Щиты собственных нужд ШСН

Скачать опросный лист ШСН (104 Кб)

Щиты собственных нужд переменного или постоянного тока серии ШСН  предназначены для приема и распределения электрической энергии переменного или постоянного тока напряжением до 400 В, защиты от перегрузок и коротких замыканий в отходящих линиях потребителей, мониторинга напряжения, тока и сопротивления изоляции, как для общей системы в целостности, так для каждого фидера в отдельности.

Шкафы ШСН предназначены для комплектования щитов ввода и распределения электрической энергии, которые имеют две секции сборных шин, разделенных секционным выключателем. Каждая секция шин питается от своего рабочего ввода.

Основным партнерам нашего предприятия является предприятие Eti group и по этому в стандартном исполнение нами используются коммутационная аппаратура этого предприятия, но при желание заказчика возможно использование оборудования других производителей АВВ, Siemens, Shnider Electric.

Условия эксплуатации

Шкафы собственных нужд серии ШСН предназначены для работы в следующих условиях:

• — высота над уровнем моря  не более 1000 м;
• — температура окружающего воздуха  от 1ºС до 35ºС для УХЛ4;
• — относительная влажность воздуха до 80% при температуре плюс 25ºС для УХЛ4;
• — окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• — группа условий эксплуатации в части воздействия механических факторов внешней среды – М2 по ГОСТ17516.1;
• — рабочее положение в пространстве – вертикальное, допускается отклонение от рабочего положения до ±5° в любую сторону.

Структура условного обозначения шкафов собственных нужд серии ШСН

ШСН — АААА — ВВСС УХЛ4

ШСН — шкаф собственных нужд;

АААА — назначение шкафа ШСН;

ВВ — исполнение по току;

СС — исполнение по напряжению.

УХЛ4 — климатическое исполнение.

Структура условного обозначения шкафов автоматического ввода резерва серии ШАВР

ШАВР (ШСН — АВР) — ААА-В-С-D-EE УХЛ4

ШСН — шкаф собственных нужд;

ААА — номинальный;

В — количество вводов;

С — количество 3-х полюсных автоматических выключателей до 9 шт;

D — количество 1-х полюсных автоматических выключателей до 9 шт;

ЕЕ — степень защиты IP;

УХЛ4 — климатическое исполнение.

Технические характеристики шкафа собственных нужд ШСН

Конструкция

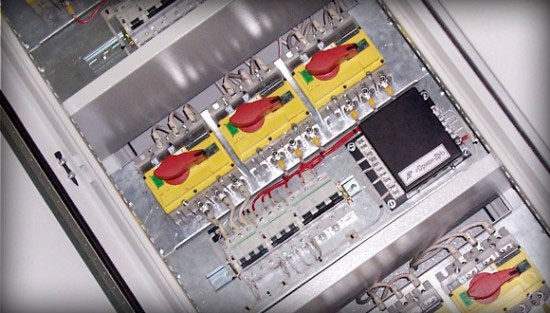

Конструкция шкафов серии ШСН состоит из металлических каркаса одностороннего или двустороннего обслуживания с установленными в верхней части сборных силовых шин. Сборные шины шкафа собственных нужд переменного или постоянного тока серии ШСН могут быть изготовлены из электротехнической меди или алюминия. С фасада шкафа собственных нужд переменного тока серии ШСН закрыт  дверями с установленными на них электроизмерительными приборами, аппаратурами управления и светосигнальными арматурами, сзади установлена двустворчатая дверь для обслуживания ШСН.

В шкафах ввода и секционирования шкафа собственных нужд переменного или постоянного тока серии ШСН применяются выключатели выдвижного или стационарного исполнения. При установки в щит собственных нужд серии ШСН автоматических выключателей стационарного исполнения, дополнительно устанавливаются рубильники, для осуществления видимого разрыва силовых цепей.

В шкафах распределения серии ШСН могут устанавливаются выключатели стационарного или втычного исполнения. Ввод к шкафу ШСН собственных нужд переменного тока серии ШСН от силового трансформатора возможно осуществить как проводом, так и шинопроводом. Питание шкафа собственных нужд переменного тока серии ШСН осуществляется от понижающих трансформаторов собственных нужд. Секционные выключатели шкафа собственных нужд переменного или постоянного тока серии ШСН обеспечивают питание секций при исчезновении питания на вводах. Схема АВР в шкафах собственных переменного тока позволяет оперативно осуществить переключения с одного ввода на другой. Схема АВР шкафа собственных нужд переменного тока серии ШСН выполняется с использованием электромагнитных и электронных реле, а также с использованием микропроцессорной техники. Для контроля за распределительной системы постоянного тока шкафах ШСН устанавливаются реле мониторинга РК-20 производства ООО «ПКФ «Электросбыт».

Питание цепей управления и сигнализации ШСН осуществляется от щита постоянного тока или источника бесперебойного питания. Щиты собственных нужд переменного тока серии ШСН выполнены с использованием коммутационной аппаратуры производства иностранных фирм Eti, Schneider Electric, АВВ, Siemens, Moeller, Legrand и отечественных предприятий  ОАО «Контактор», ОАО «Самарский Электрощит», ОАО «ДЗНВА», ОАО «КЭАЗ».
