Щит собственных нужд ЩСН

Скачать опросный лист ЩСН (104 Кб)

Щиты собственных нужд переменного тока серии ЩСН предназначены для приема и распределения электрической энергии  переменного тока от силовых понижающих трансформаторов собственных нужд мощностью до 1000 кВА по потребителям. ЩСН позволяют управлять механизмами, электрическими агрегатами, устройствами управления и другими токоприемниками системы собственных нужд.

Щит собственных нужд ЩСН состоит из двух секций сборных шин, соединенных секционным выключателем. Питание каждой секции осуществляется через отдельный выключатель ввода. Вводные и секционные выключатели могут быть стационарными, выдвижного или втычного исполнения. Исполнение выключателей определяется заказчиком и проектными решениями по ТП.

Сборные шины щита собственных нужд ЩСН выполняются медными неизолированными, Сборные шины ЩСН по требованию заказчика могут закрыты защитными кожухом. Спуски к аппаратам отходящих линий выполняются гибким изолированным проводом.

Щиты собственных нужд переменного тока серии ЩСН может выполняться в конструктивном исполнении шкафного или открытого типа, двухстороннего либо одностороннего обслуживания. При этом фидерные выключатели каждой секции, вводные и секционный выключатели размещаются в отдельных шкафах. Вводные выключатели как  правило размещаются в крайних шкафах.

В щите собственных нужд переменного тока серии ЩСН предусмотрено местное и дистанционное управление вводными, секционным и фидерными  выключателями с сигнализацией состояния выключателя. В щитах собственных нужд переменного тока серии ЩСН применяются шкафы типа ШЭ 8350, панели типа ПСН 1100В или другие аналогичные по назначению изделия. Тип изделий определяется заказчиком и проектной организации.

Для организации измерений в щите собственных нужд ЩСН предусмотрены вольтметр с переключателем напряжения и амперметры в шкафах вводных и секционного шкафах. Для учета электроэнергии в ЩСН устанавливаются трансформаторы тока с классом точности 0,2S (0,5S).

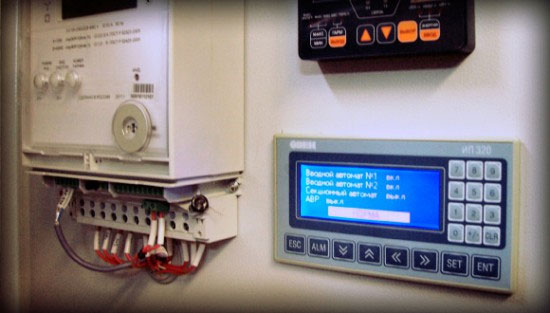

Счетчики монтируются на двери щита собственных нужд переменного тока серии ЩСН . Тип счетчика определяется при заказе. Схема автоматического ввода резерва выполняться на электронных реле или с использованием микропроцессорных устройств.

Щиты собственных нужд ЩСН выполнены с использованием электрической аппаратуры ведущих иностранных производителей (Schneider Electric, АВВ, Siemens, Moeller, Legrand, Relpro, Phoenix Contact,), а также отечественных производителей (Ульяновский завод «Контактор», ОАО «Дивногорский завод низковольтных автоматов» (ДЗНВА), ОАО «ВНИИР», ОАО «ЧЭАЗ» и др.).

Щит собственных нужд серии ЩСН обеспечивает:

— приём электроэнергии переменного тока от нескольких вводов;

— автоматическое включение АВР при пропадании напряжения по схеме явного или неявного резервов;

— распределение электрической энергии между потребителями первой и второй секциями шин;

— защиту автоматическими выключателями потребителей и отходящих линий от токов короткого замыкания и перегрузки;

— дистанционное управление распределением электрической энергии.

Условия эксплуатации

Щиты собственных нужд переменного тока серии ЩСН предназначены для работы в следующих условиях:

• высота над уровнем моря  не более 1000 м;
• температура окружающего воздуха  от 1ºС до 35ºС для УХЛ4;
• относительная влажность воздуха до 80% при температуре плюс 25ºС для УХЛ4;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• группа условий эксплуатации в части воздействия механических факторов внешней среды – М2 по ГОСТ17516.1;
• рабочее положение в пространстве – вертикальное, допускается отклонение от рабочего положения до ±5° в любую сторону.

Технические характеристики щита собственных нужд ЩСН

Структура условного обозначения

ЩСН — ХХ  УХЛ4

1   2   3

1 – Щит собственных нужд.

2 – номинальное напряжение.

3 – климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

Конструкция

Конструкция ЩСН состоит из сборных металлических электрических шкафов одностороннего или двустороннего обслуживания с установленными в верхней части сборных шин. Сборные шины щита собственных нужд переменного тока серии ЩСН могут быть изготовлены из электротехнической меди или алюминия. С фасада щит собственных нужд переменного тока серии ЩСН шкаф закрыт  дверями с установленными на них электроизмерительными приборами, аппаратурами управления и светосигнальными арматурами, сзади установлена двустворчатая дверь для обслуживания ЩСН.

В шкафах ввода и секционирования щита собственных нужд переменного тока серии ЩСН применяются выключатели выдвижного или стационарного исполнения. При установки в щит собственных нужд переменного тока серии ЩСН автоматических выключателей стационарного исполнения, дополнительно устанавливаются рубильники, для осуществления видимого разрыва силовых цепей.

В шкафах распределения могут устанавливаются выключатели стационарного или втычного исполнения. Ввод к щиту собственных нужд переменного тока серии ЩСН от силового трансформатора возможно осуществить как проводом, так и шинопроводом. Питание щита собственных нужд переменного тока серии ЩСН осуществляется от понижающих трансформаторов собственных нужд. Секционные выключатели щита собственных нужд переменного тока серии ЩСН обеспечивают питание секций при исчезновении питания на вводах. Схема АВР позволяет оперативно осуществить переключения с одного ввода на другой. Схема АВР щита собственных нужд переменного тока серии ЩСН выполняется с использованием электромагнитных и электронных реле, а также с использованием микропроцессорной техники.

Питание цепей управления и сигнализации ЩСН осуществляется от щита постоянного тока или источника бесперебойного питания. Щиты собственных нужд переменного тока серии ЩСН выполнены с использованием коммутационной аппаратуры производства иностранных фирм Schneider Electric, АВВ, Siemens, Moeller, Legrand и отечественных предприятий  ОАО «Контактор», ОАО «Самарский Электрощит», ОАО «ДЗНВА», ОАО «КЭАЗ».

Скачать опросный лист ЩСН (104 Кб)
