Распределительные устройства собственных нужд серии  РУСН

Скачать опросный лист РУСН (104 Кб)

Распределительные устройства собственных нужд серии  РУСН предназначены для приёма, преобразования и распределения электрической энергии трехфазного переменного тока напряжением до 1кВ частотой 50 Гц, применяются в системах электроснабжения промышленных предприятий, потребителей собственных нужд  тепловых и гидроэлектростанций. Распределительное устройство собственных нужд  РУСН-0,4  изготавливаются в виде шкафов одностороннего и двустороннего обслуживания собранных в один или два щита объединенных шинным мостом.

Конструкция  распределительных устройств собственных нужд серии  РУСН модульного типа, в отдельных отсеках располагаются коммутационные аппараты, релейная аппаратура и силовые шины. В распределительных устройствах собственных нужд серии  РУСН применяются современные коммутационных аппаратов, устройств управления и сигнализации, релейной защиты обеспечивает высокую надежность их работы.

Основным партнерам нашего предприятия является предприятие Eti group и по этому в стандартном исполнение нами используются коммутационная аппаратура этого предприятия, но при желание заказчика возможно использование оборудования других производителей АВВ, Siemens, Shnider Electric.

Условия эксплуатации

РУСН предназначены для эксплуатации в следующих условиях:

• высота над уровнем моря не более 1000 м;
• температура окружающего воздуха от минус 40°С до плюс 40°С;
• относительная влажность воздуха 80% при плюс 20°С;
• окружающая среда — невзрывоопасная, не содержащая едких паров и газов,разрушающих металлы  и изоляцию;
• отсутствие резких толчков, ударов и сильной тряски.

Основные технические данные

Классификация исполнений распределительных устройств собственных нужд серии  РУСН

Структура условного обозначения

Х РУСН -  Х/Х /0,4-  У3

1   2    3   4   5    6

1 – количество трансформаторов (при одном трансформаторе число не указывается).

2 – распределительное устройство собственных нужд;

3– мощность силового трансформатора, кВА.

4 – класс напряжения трансформатора, кВ.

5 – номинальное напряжение на стороне низкого напряжения, кВ.

6 – климатическое исполнение и категория размещения.

Конструкция

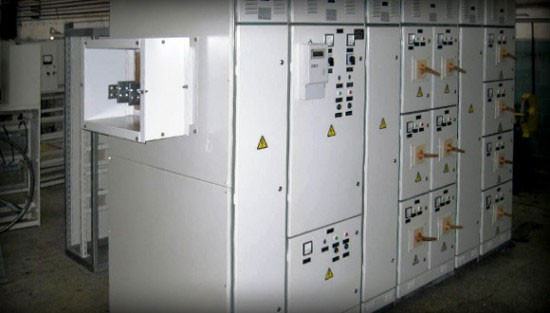

Распределительные устройства собственных нужд РУСН состоит из одной, двух или более секций. Каждая секция представляет собой набор шкафов с установленными в них аппаратами, приборами и вспомогательными устройствами со всеми внутренними электрическими соединениями главных и вспомогательных цепей. В щит шкафы распределительных устройств собственных нужд РУСН стыкуются между собой болтовыми соединениями. Для подъёма и щитов РУСН вверху предусмотрены подъёмные устройства.

Распределительные устройства собственных нужд РУСН комплектуется шкафами двухстороннего обслуживания. Шкафы РУСН по своему функциональному назначению делятся на вводные, линейные, секционные, соединительные, кабельные. Шкафы распределительных устройств собственных нужд РУСН представляют собой единую конструкцию. Каждый шкаф разделён на отсеки выключателей и релейный отсек, где установлена аппаратура контроля, управления автоматики и учёта электроэнергии, а также отсек шин, где размещены сборные шины, шинные ответвления для кабельных и шинных присоединений и трансформаторы тока. Сверху расположены сборные шины  распределительного устройства собственных нужд серии РУСН-0,4кВ.

Оперативное обслуживание шкафов распределительных устройств собственных нужд РУСН производится с фасада, доступ к сборным шинам с задней стороны шкафов, кабельным присоединениям – с задней или передней стороны шкафов.

В шкафах РУСН размещены силовые и релейные ячейки. В силовых ячейках устанавливаются выдвижные автоматические выключатели, в релейных ячейках – выдвижные блоки со смонтированной в них аппаратурой. Сочетание силовых и релейных блоков зависит от опросного листа заказчика. Схемы вспомогательных цепей силовых и релейных блоков распределительных устройств собственных нужд РУСН имеют множество типоисполнений и позволяют выполнить управление и защиту каждого электроприёмника в отдельности или обеспечить общесекционное управления и контроля подстанцией.

Автоматические выключатели в шкафах распределительного устройства собственных нужд серии РУСН расположены вертикально по высоте распределительного шкафа, каждый в своём отсеке, при этом обеспечивается взаимозаменяемость однотипных выключателей в любом отсеке. В шкафах ввода распределительного устройства собственных нужд серии РУСН устанавливаются амперметры для измерения токов в каждой фазе, вольтметр, трёхфазный счётчик учёта электрической энергии. На нулевой шине устанавливается трансформатор тока для защиты от однофазных замыканий.

На отходящих линиях распределительного устройства собственных нужд серии РУСН устанавливаются трансформаторы тока. Учёт электрической энергии на отходящих линиях осуществляется трёхфазными счётчиками активной или активной и реактивной энергии, при этом допускается установка счётчиков в отдельно стоящих рядом шкафах.

При двухрядном расположении или при смешанной установке распределительного устройства собственных нужд серии РУСН и силовых трансформаторов применяются шинопроводы низкого напряжения. Секция шинопровода представляет собой разъёмную металлическую конструкцию, внутри которой на изоляторах расположены силовые шины.

Секции распределительного устройства собственных нужд серии РУСН работают раздельно при этом секционный выключатель нормально отключен. Если по какой либо причине отключается одна из питающих линий и питаемая секция распределительного устройства собственных нужд серии РУСН обесточивается, то питание этой секции автоматически восстанавливается в результате срабатывания АВР.

Скачать опросный лист РУСН (104 Кб)

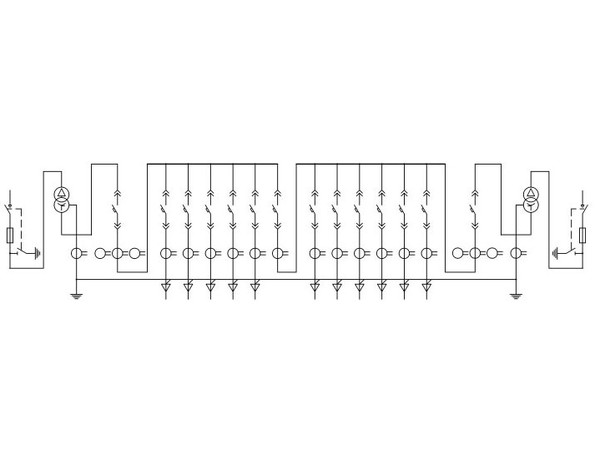

Электрическая схема аспределительного устройства собственных нужд серии РУСН
