ПСН

Панели собственных нужд

Панели собственных нужд постоянного тока серии ПСН1200 предназначены для ввода и распределения электрической энергии постоянного тока напряжением до 500 В от аккумуляторной батареи до 250 Ач и выпрямителей током до 100А. Панели собственных нужд постоянного тока серии ПСН1200 применяются для комплектования щитов собственных нужд на электростанциях, подстанциях и энергетических объектах напряжением до 750 кВ.

Панели ПСН-1200 бывают по назначению вводные, секционные и распределительные. Климатическое исполнение и категория размещения – УХЛ4 по ГОСТ 15150 и ГОСТ 15543.1.

Условия эксплуатации

Панели собственных нужд серии ПСН1200 предназначены для работы в следующих условиях:

высота над уровнем моря не более 1000 м;
температура окружающего воздуха от 1ºС до 35ºС для УХЛ4;
относительная влажность воздуха до 80% при температуре плюс 25ºС для УХЛ4;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
группа условий эксплуатации в части воздействия механических факторов внешней среды – М2 по ГОСТ17516.1;
рабочее положение в пространстве – вертикальное, допускается отклонение от рабочего положения до ±5° в любую сторону.

Основные технические данные

Наименование параметра	Значение
Род тока	постоянный
Номинальное напряжение, В	220
Номинальный ток, А	До 250
Вид обслуживания	двухстороннее
Степень защиты по ГОСТ 14254:- с фасада щита	IP20 IP00

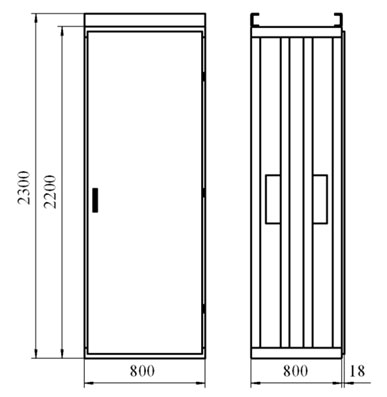

Габаритные размеры, мм- высота - ширина - глубина	2200 800 800
Масса, кг	не более 300

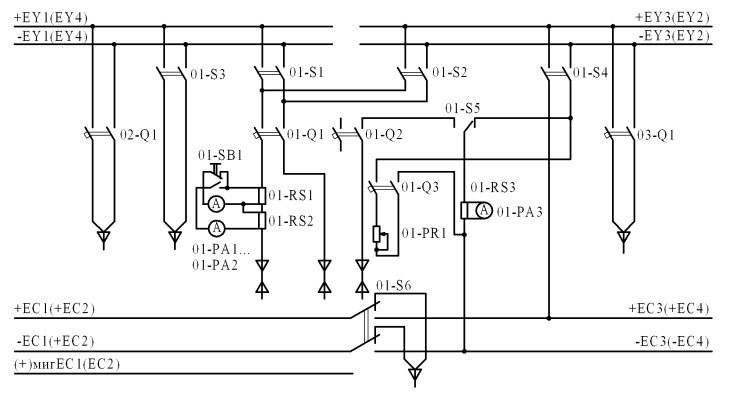

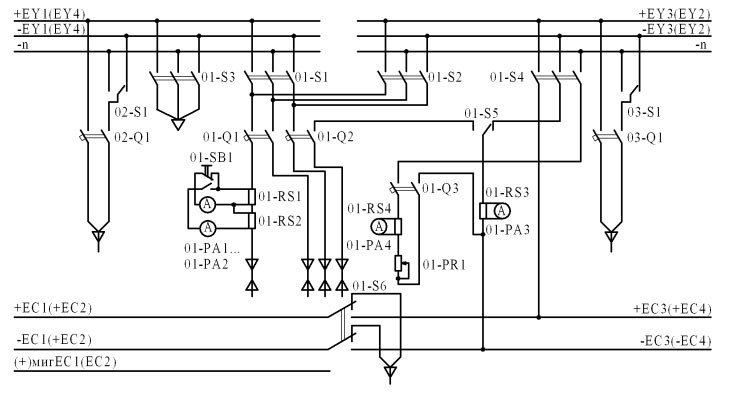

Схемы панелей ввода и отходящих линий разработаны в соответствии с основными разновидностями схем постоянного тока применяемых на электрических подстанций:

одна аккумуляторная батарея с числом элементов n=108;
одна аккумуляторная батарея с числом элементов n>108 (120, 128, 140);
две аккумуляторные батареи с числом элементов n=108 каждая;
две аккумуляторные батареи с числом элементов n>108 (120, 128, 140 каждая).

Тип исполнения панелей собственных нужд постоянного тока серии ПСН-1200

Тип панели	Назначение

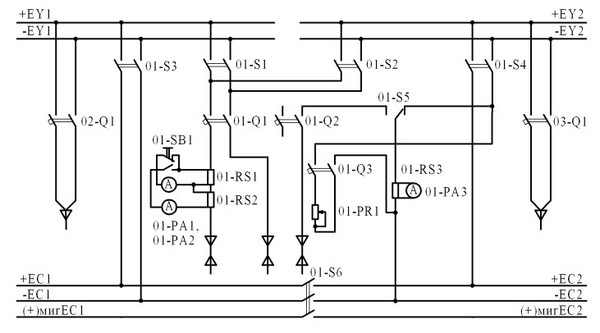

ПСН1201	Панель ввода для подстанций с одной аккумуляторной батареей при n=108 элементов
ПСН1202	Панель ввода для подстанций с одной аккумуляторной батареей при n>108 элементов

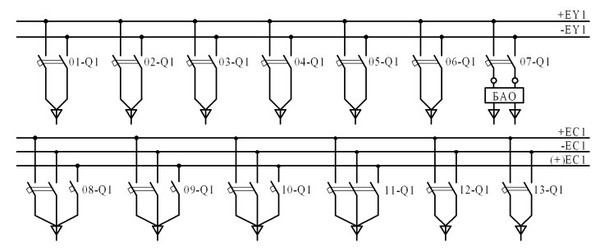

ПСН-1203-1	Панель отходящих линий для подстанций с одной аккумуляторной батареей при n=108 элементов с блоком аварийного освещения

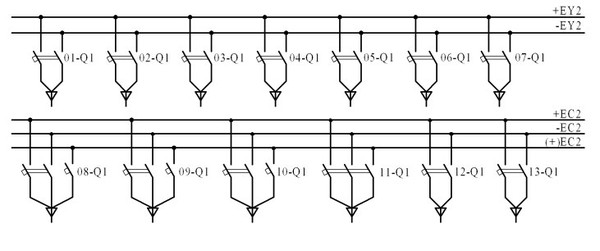

ПСН-1203-2	Панель отходящих линий для подстанций с одной аккумуляторной батареей при n=108 элементов без блока аварийного освещения
ПСН-1204-1	Панель отходящих линий для подстанций с одной аккумуляторной батареей при n>108 элементов с блоком аварийного освещения
ПСН-1204-2	Панель отходящих линий для подстанций с одной аккумуляторной батареей при n>108 элементов без блока аварийного освещения
ПСН-1205	Панель ввода для подстанций с двумя аккумуляторными батареями при n=108 элементов
ПСН-1206	Панель ввода для подстанций с двумя аккумуляторными батареями при n>108 элементов

Структура условного обозначения

ПСН — ХХ ХХ- Х УХЛ4

1 2 3 4 5

1 – панели собственных нужд.

2 – классификация панелей по роду тока:

12 – серия постоянного тока для подстанций.

3 – классификация панели по назначению:

01, 02, 05, 06 – панели ввода;

03, 04 – панели отходящих линий.

4 – особенности электрической схемы для отходящих линий:

1 – с блоком аварийного освещения;

2 – без блока аварийного освещения.

5 – климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

Конструкция

Панели собственных нужд серии ПСН1200 по конструкции представляют собой открытые металлические панели на базе каркасов напольных шкафов двухстороннего обслуживания. Панели ПСН-1200 поставляться в виде щитов отдельными секциями. Соединения электрических цепей в пределах секций выполняются заводом-изготовителем. Металлоконструкция панелей собственных нужд серии ПСН1200 может быть выполнена на основе шкафов собственного производства, так и на покупных шкафах.

Торцевые панели панелей собственных нужд устанавливаются только по бокам щита. Двери навешиваются только с фасадной стороны каркаса панели. Возможно установка задней двери или стенки. Охлаждение панелей собственных нужд серии ПСН1200 естественное. По заказу возможна установка крышки сборки щита.

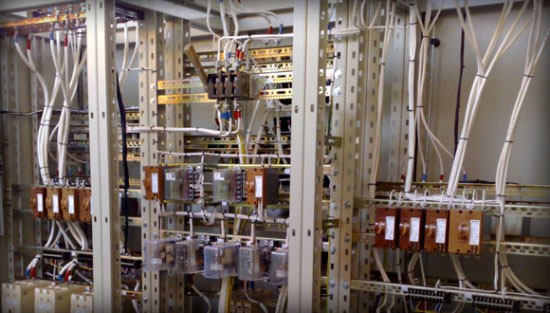

Распределительная аппаратура расположена внутри каркаса на рейках или монтажной плите. Монтаж осуществляется с двух сторон монтажной плиты панелей собственных нужд серии ПСН1200. При этом передняя панель обслуживается через дверной проем передней стороны каркаса панели собственных нужд серии ПСН-1200 , задняя панель через проем с задней стороны каркаса.

В панелях собственных нужд серии ПСН1200 рубильники преимущественно установлены сзади, а автоматические выключатели спереди. Силовой монтаж к автоматическим выключателям установленных в панелях собственных нужд серии ПСН1200 на большие токи производится сзади.

Релейная аппаратура вторичных цепей защиты в панелях собственных нужд серии ПСН-1200 установлена на удобной для обслуживания высоте. Измерительные приборы, переключатели и другая аппаратура управления установлены на двери панелей собственных нужд серии ПСН1200. Ряды зажимов установлены спереди по бокам панелей собственных нужд. В нижней части вводных панелей ПСН1201, ПСН1202, ПСН1205, ПСН1206 предусмотрены специальные шины для подключения входных кабелей. В панелях отходящих линий ПСН1203, ПСН1204 внешние кабели подводятся снизу и подключаются непосредственно к аппаратам.

Силовые шины разделены на секции. Над каждой панелью отходящих линий ПСН-1203, ПСН-1204 установлена одна секция силовых шин, от которых запитываются отходящие линии.
